Прокладки тип R. ASME B 16.20

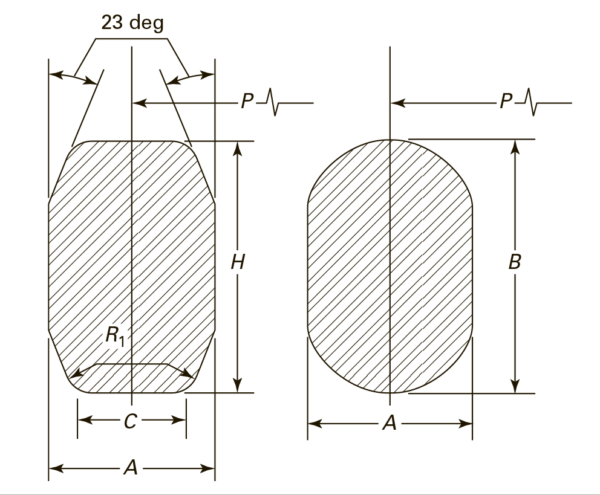

Тип R по ASME B16.20 бывают двух типов: овальные и октаганальные (восьмиугольные).
Размеры унифицированы и требуют специально калиброванных фланцев. Кольца с восьмиугольным поперечным сечением имеют более высокую эффективность, однако только овальное сечение можно использовать в старом типе пазов. На более новую конструкцию паза устанавливаются и овальные и восьмиугольные типы колец. Уплотнительные поверхности колец должны быть гладкими, без гребней и следов обработки. Это позволяет достичь эффективной герметизации при относительно невысоких усилиях затяжки.
Твердость кольца должна быть меньше, чем твердость фланца для предотвращения деформации фланца.
